複製貼片讀取器,用來測量和記錄2D/3D表面輪廓參數。
利用Testex Press-O-Film複製貼片,以數字式微量測量儀測量並記錄表面輪廓參數。
2.8英吋抗衝擊彩色觸控螢幕,搭配重新設計的鍵盤,可快速進行菜單導航。
利用複製貼片在測量表面上建立副本並將其插入儀器中,3D影像和2D/3D參數以秒為單位即可顯示出來。

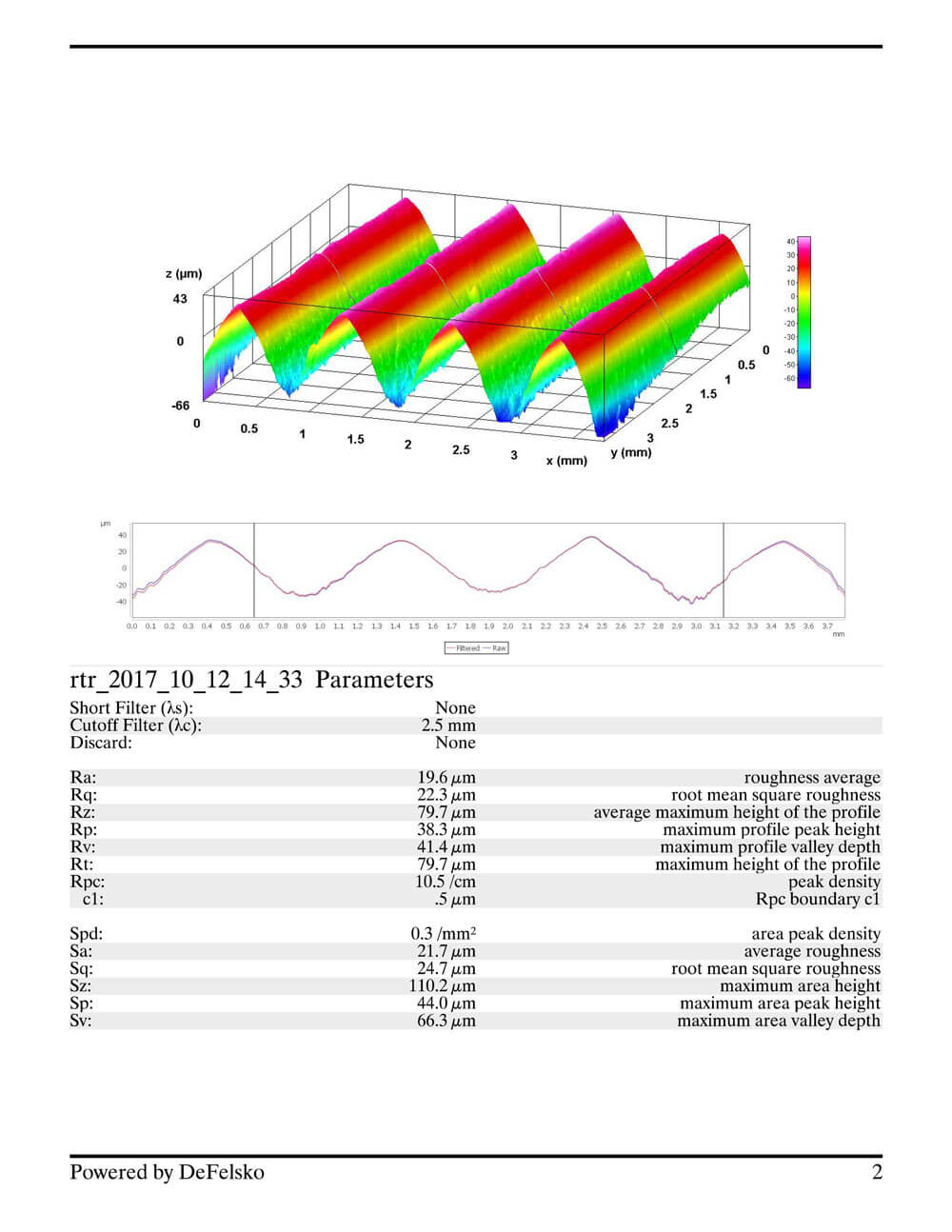

報告呈現參數:Ra、Rq、Rz、Rp、Rv、Rt、Rpc (2D),和Sa、Sq、Sz、Sp、Sv及Spd (3D)等。
是現場或實驗室使用的最佳選擇;可應用於平面、彎曲或不規則的表面。
利用PosiSoft軟體可下載3D.SDF圖檔進行分析。
符合ASME B46、ASTM D4417、ISO 8503-5、NACE SP287、SSPC-PA 17、SSPC-SP5、SP6、SP10、SP11-87T及相關規範。
特點:
測量峰值高度(HL)及一般2D/3D的輪廓參數Ra, Rz, Sq, Spd 等。
平面及彎曲或不規則表面皆可進行測量。
校准證書(包含Ra和Rt測量值)可追溯型認可的國家實驗室。
符合ISO和ASTM等國際標準。
每個測量都包含了14個己經計算及記錄的2D/3D參數。
新式主機包含100個螢幕截取記憶容量。
USB埠提供快速、簡單的與電腦連接及持續性的電源供應。
PosiSoft USB驅動器可以使用PC/Mac Web瀏覽器或文件瀏覽器讀取存儲中的讀值和圖形,不需額外的軟體。
包含PosiSoft軟體套件,用於查看、分析和製作報告。
規格:
測量範圍(H):20-115um
測量範圍(Rt):10-115um
最小粗糙度(Ra):2um
精度(H):±5um
精度(Rt):±(5um+5%)
精度(Ra):±(0.25um+5%)
測鉆壓力:1.1Newtons
測鉆尺寸:直徑6.35mm
觀測範圍:3.8*3.8mm
橫向採樣:3.7um
垂直分辨率:100nm 2D/3D;10nm SDF
解析度:0.1um
