美國DeFelsko認證的塗層厚度標準板具有可追溯到NIST或PTB的校正報告。
金屬塗裝校正塊(具認證報告):
編號 |
適用測頭 |
規格 |
塗層/基材 |
準確性 |
S1 |
PosiTector 6000F、FS、FRS、FN、FNS、FNRS、FXS、FNDS PosiTest F&FM |
0/75/250/1500um |
環氧樹脂/鋼鐵 |
±0.43um |
S2 |
PosiTector 6000F0S、F45S、F90S、F90ES PosiTest DFT F、C |
0/75/250/1000um |
||
S3 |
PosiTest G&GM PosiPen A、B、C |
0/15/40/100um |
||
S4 |
PosiTector 6000FXS |
0/75/1000/1900um |
||
A1 |
PosiTector 6000N、NS、NRS、FN、FNS、FNRS、FNDS |
0/75/250/1500um |
環氧樹脂/鋁合金 |
±0.43um |
A2 |
PosiTector 6000NAS、N0S、N45S、N90S PosiTest DFT C |
0/75/250/500um |
||
A3 |
PosiTector 100B、200、200B |
75/125/250/500um |
聚苯乙烯校正塊(具認證報告):
編號 |
適用測頭 |
規格 |
準確性 |
P1 |
PosiTector 6000FT、FTS、NTS、FNTS、FTRS PosiTector 200D |
375um/2mm/4.5mm/6.5mm |
±(2.5um+0.05%厚度) |
P2 |
PosiTector 6000FHS、FJS、NHS、EOC |
2.5mm/6.5mm/13mm/19mm |
|
P3 |
PosiTector 100C |
375um/1.5mm/2.5mm/4.5mm |
|
P4 |
PosiTector 100D |
1.5mm/2.5mm/4.5mm/6.5mm |
|
P5 |
PosiTector 6000FKS、NKS |
1.5mm/2.5mm/6.5mm/12mm |
|
P6 |
PosiTector 200C |
375um/1.5mm/2.5mm/3mm |
|
P7 |
PosiTector 6000FHXS |
1.5mm/4.5mm/6.5mm/9.5mm |
|
P8 |
PosiTector 6000FNGS、FLS |
13mm/13mm/13mm/19mm |
具認證的塑膠校準片(可追溯至PTB):
編號 |
規格 |
顏色 |
準確性 |
CS1 |
25um |
橙色 |
±2um |
CS2 |
50um |
紅色 |
|
CS3 |
75um |
綠色 |
|
CS5 |
125um |
藍色 |
|
CS10 |
250um |
棕色 |
|
CS20 |
500um |
黃色 |
|
CS40 |
1000um |
白色 |
|
CS60 |
1500um |
黑色 |
|
CSS |
共8片 |
|

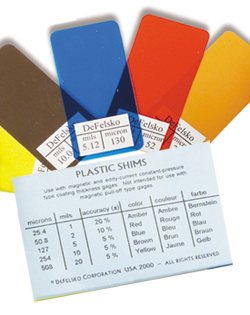

未經認證的塑膠標準片(一套5片):
厚度 |
顏色 |
準確性 |
25um |
橙色 |
±20% |
50um |
紅色 |
±10% |
125um |
藍色 |
±5% |
250um |
棕色 |
±5% |
500um |
黃色 |
±5% |

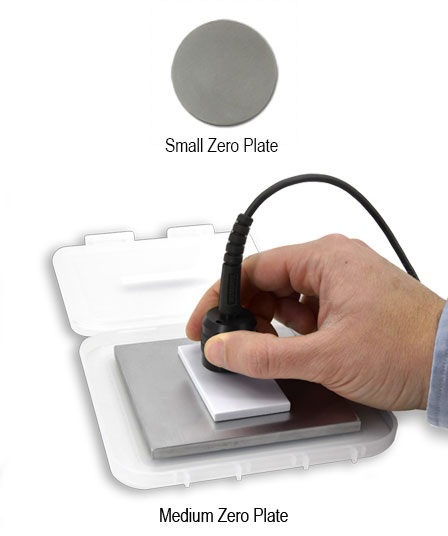

金屬歸零板:
編號 |
適用測頭 |
材質 |
尺寸 |
STDZSTL |
PosiTector 6000 F、FS、FRS、FN、FNS、FNRS、FXS、FNDS、F微小測頭 PosiTest DFT F、C |
鋼鐵 |
直徑38mm |
STDZALM |
PosiTector 6000 N、NS、NAS、NRS、FN、FNS、FNRS、FNDS、N微小測頭 PosiTest DFT C |
鋁合金 |
直徑38mm |
STDZSTLM |
PosiTector 6000 FT、FTS、FTRS、FNTS、FKS、FHXS |
鋼鐵 |
100*100*6mm |
STDZALMM |
PosiTector 6000 FNTS、NKS |
鋁合金 |
100*100*6mm |
STDZSTLL |
PosiTector 6000 FLS、FJS、FNGS |
鋼鐵 |
180*180*6mm |
